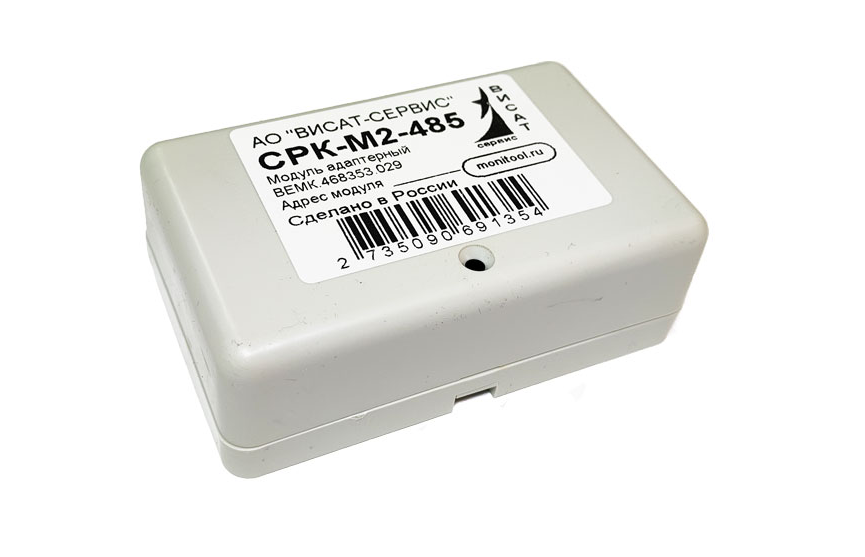

СРК-М2-485 Модуль адаптерный

Описание

Модуль адаптерный СРК-М2-485 (далее модуль или изделие) предназначен для удалённого управления и мониторинга состояния моделями кондиционеров оснащенными последовательным сетевым интерфейсом XYE, например, внутренние блоки MDV MDTI60HWN1, Lessar LS-HE55TVA4, Kentatsu KSCB105HZAN1.

Связь модуля с кондиционером осуществляется по интерфейсу XYE (разъем Х5). Связь с управляющим модулем СРК-М2-У осуществляется по интерфейсу RS485 (разъемы Х1, Х2) по протоколу Modbus. Модуль был разработан для работы в составе комплекса технических средств СРК-М2 по согласованию работы климатического оборудования, под управлением модуля управления СРК-М2-У. В СРК-М2-485 имеется один изолированный дискретный неполярный информационный вход для внешнего сигнала и передачи информации о состоянии на нем в модуль управления СРК-М2-У.

Комплектация
В комплект поставки модуля СРК-М2-485 входит:
– модуль СРК-М2-485 в корпусе;
– руководство по эксплуатации, объединённое с паспортом (данный документ).
