СРК-М2-К18 Модуль адаптерный

Описание

Модуль СРК-М2-К18 предназначен для подключения и управления кондиционерами Kentatsu KSGBxxHFAN1, KSRBxxHFAN1, KSGBxxHZAN1, KSRBxxHZAN1 и Midea MSMA1AxxHRN1, MSMA1BxxHRN1, MSMA1CxxHRN1. Пример моделей внутреннего блока кондиционера: Kentatsu KSGB25HFAN1. Адаптер не имеет аналога у производителя кондиционеров и подключается к интерфейсу ИК управления внутреннего блока.

Модуль СРК-М2-К18 подключается в разрыв к разъемному соединителю кабеля подключенного с одной стороны к разъему CN18 на плате внутреннего блока кондиционера и с другой стороны к разъему CN1 на дисплейной плате.

СРК-М2-К18, помимо управления функцией включения-выключения кондиционера, получения сигнала "авария" и сигнала подтверждения работы, позволяет управлять режимом работы (тепло, холод, осушение, вентиляция, авто), скоростью вентилятора и уставкой температуры кондиционера.

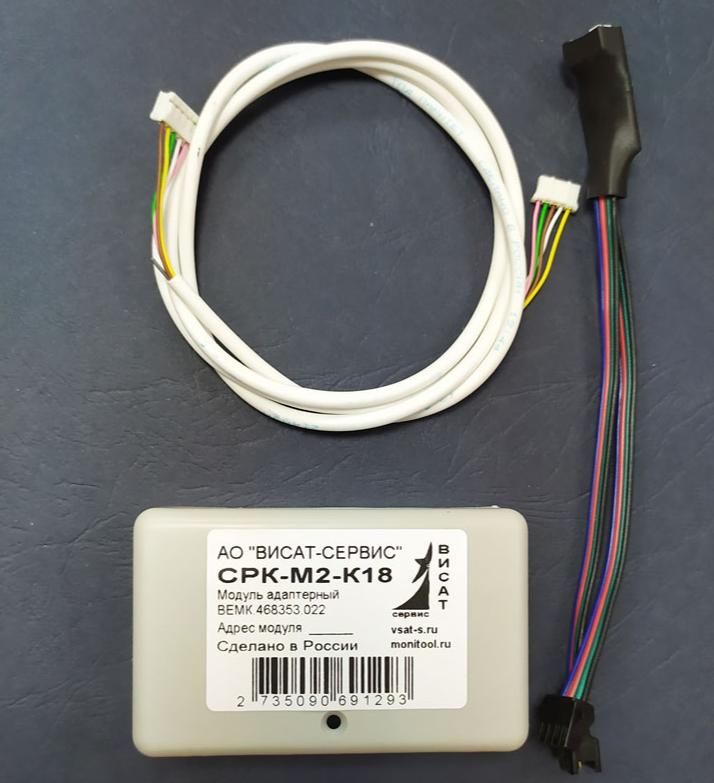

Комплектность поставки:

плата модуля;
корпус "мыльница";
плата-переходник с разъемами и шлейфом;
интерфейсный кабель "AF" длиной 1 метр;
руководство по эксплуатации;
упаковка.
