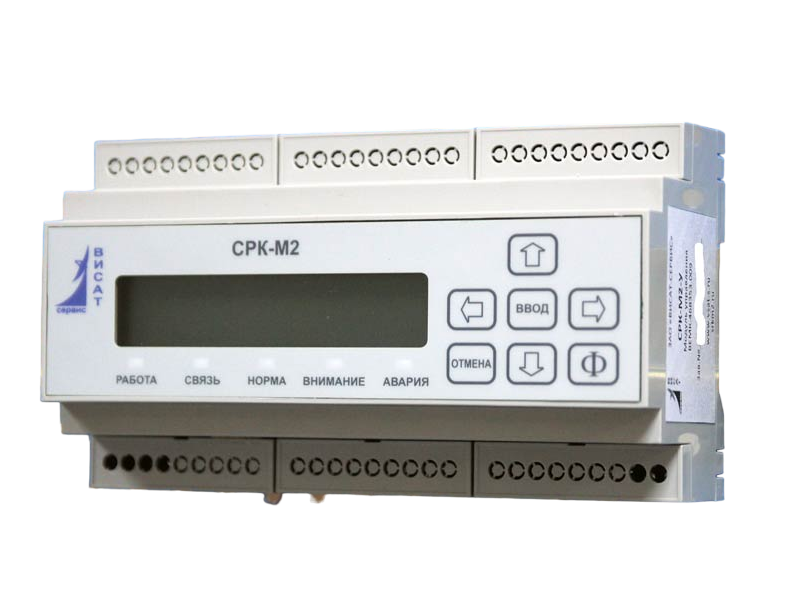

СРК-М2-У Согласователь работы климатического оборудования

35 750
37 500
Россия
Артикул: 5504
Наличие:   Под заказ
Срок доставки: 3-4 дня
Стоимость доставки: 500₽
Условия продажи: Оплата наличными, б/н, банковской картой.

Описание

Модуль управления СРК-М2-У предназначен для удалённого управления климатическим оборудованием и мониторинга состояния оборудования и температуры в помещении и приточного (уличного) воздуха.

Управляющий модуль СРК-М2-У выпускается в двух вариантах конструктивного исполнения:

 - базовый вариант СРК-М2-У в корпусе IP40 шириной 9 модулей для монтажа на Din рейку;

 - вариант в боксе СРК-М2-У-01 в корпусе IP65 шириной 12 модулей для монтажа на стену - https://www.avk-klimat.ru/catalog/soglasovateli-i-adapteryi/srk-m2-u-01-coglasovatel-rabotyi-kondiczionerov/

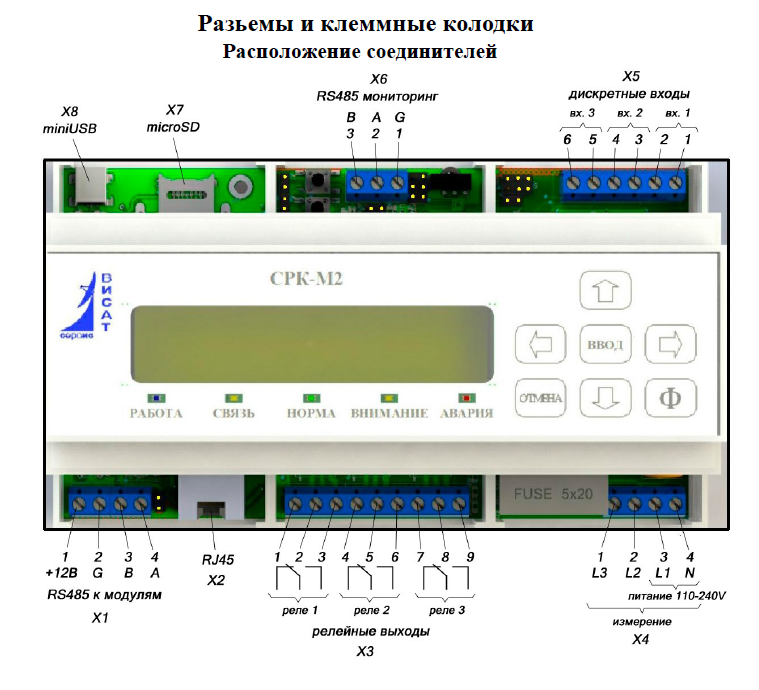

Модуль СРК-М2-У имеет в своем составе следующие аппаратные составляющие:

- 32-х битный микроконтроллер;
- часы реального времени;

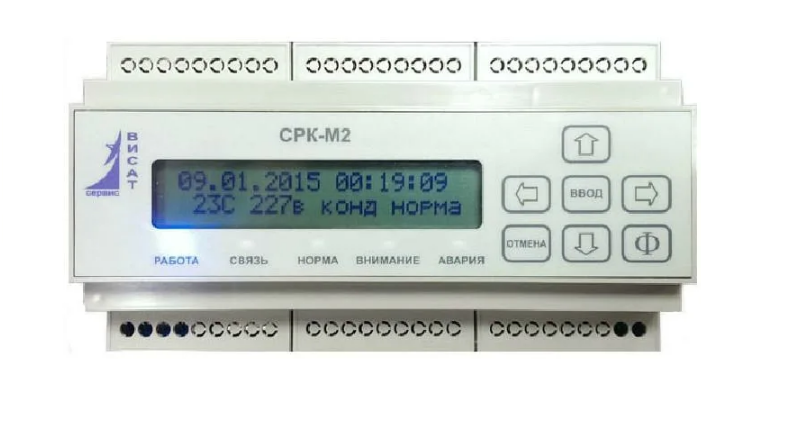

- жидкокристаллический дисплей с подсветкой (2 строки по 20 символов) и сенсорная клавиатура из 7 кнопок на лицевой панели;
- 5 светодиодов на лицевой панели, отражающих состояние СРК-М2-У, линий связи, состояния системы;
- интерфейс RS485 c гальванической развязкой до 350 В для связи с интерфейсными модулями с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
- интерфейс RS485 c гальванической развязкой до 350 В для связи с системой мониторинга и управления с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
- интерфейс ETHERNET 10/100;
- разъем mini-USB для «заливки» новых версий встроенного ПО (прошивки);
- разъём для подключения опционального модуля расширения, модуль размещается внутри СРК-М2-У (радио модуль, модуль RS232);
- три дискретных входа 12-24в с гальванической (опто) развязкой для подачи сигналов от пожарной сигнализации и управляющих сигналов;
- три релейных выхода до 2А для выдачи дискретных сигналов (на пожарную сигнализацию, аварийное табло и т.п);
- встроенная энергонезависимая flash память 4 Мбайт для хранения настроек и журнала работы;
- разъем для microSD карты;
- импульсный блок питания с расширенным рабочим диапазоном (110-240В);
- три канала АЦП для измерения 3-х фазных напряжений c гальванической развязкой от основной схемы.


Особенности встроенной программы СРК-М2-У

Встроенная программа СРК-М2-У имеет следующие возможности:

- включение/выключение и введение в группу ротации индивидуально каждой единицы оборудования (кондиционера, вентилятора, обогревателя). Для каждого из них можно задать функции управления: не использовать, отключен, только резервный, в группе ротация резервного , рабочий, всегда включен;
- при ротации резервного ОКВ, выключение рабочего ОКВ и перевод в состояние резервного происходит с устанавливаемой задержкой и только после включения бывшего резервного, выхода его на рабочий режим и отсутствия у него аварии (время задержки устанавливается пользователем от 0 сек);
- переключение на границе температурных интервалов происходит с гистерезисом по температуре, который задаётся пользователем;
- отключение кондиционеров по сигналу от пожарной сигнализации и/или внешней системы вентиляции;
- «обучение» интерфейсных ИК модулей путём записи в них сигналов «ВКЛ» и «ВЫКЛ» с «родного» пульта, поставляемого с кондиционером. Запись ИК пакетов (т.н. «обучение») возможна как индивидуально для каждого кондиционера, что позволяет подключать одновременно разные марки кондиционеров, так и одновременно для всех кондиционеров сразу, уменьшая трудоемкость настройки. Имеется возможность записи (скачивания) известных ИК пакетов в виде файлов по FTP интерфейсу;
- встроенный WEB сервер, позволяет выполнять просмотр и изменение параметров и состояния системы;
- DHCP клиент получения IP адреса. Возможна установка фиксированного IP вручную;
- уникальный MAC адрес с возможностью установки вручную;
- встроенный SNMP сервер для мониторинга системы кондиционирования (дополнительно поставляется файл MIB базы);
- протокол MODBUS для связи с внешней системой мониторинга, имеются практически все основные версии интерфейсов для протокола MODBUS (RS485-RTU, MODBUS RTU over TCP, MODBUS TCP);
- SMTP клиент отсылает E-Mail сообщения до 5 адресатов;
- SMS/SMTP клиент для отправки SMS сообщения через SMTP-SMS шлюзы;
- SMS/GSM клиент для отправки SMS сообщения через подключенный модуль GSM связи - СРК-М2-GSM;
- загрузка пользователем новой прошивки (обновление) в СРК-М2-У и все модули а) удалённо по сети Ethernet; в) через SD карту;
- встроенный FTP сервер предоставляет доступ к внутренней файловой системе СРК-М2-У, что позволяет удаленно скачивать/сохранять/записывать, конфигурационный файл, содержащий все параметры настройки системы, файлы ИК пакетов, файлы журнала работы;
- ввод основных параметров используя 7-ми клавишную клавиатуру, 2-х строчный ЖК экран и 5 индикаторных светодиододов.

Наличие встроенного WEB сервера позволяет производить настройку СРК-М2-У с экрана компьютера или ноутбука. Встроенный WEB сервер и система диалога с экрана и клавиатуры блоки с многоуровневым меню позволяют вводить, изменять и просматривать:

- параметры системы: (дата, время, режимы работы);
- параметры связи (МАС адрес, сетевые настройки-IP адрес, маска шлюз, настройки для SMS и E-MAIL,);
- параметры канала управления для каждого кондиционера (тип и адрес интерфейсного модуля, тип адаптера для интерфейса сухих контактов);
- «обучать» ИК модули с «родного» ИК пульта кондиционера;
- обновлять в СРК-М2-У и модулях прошивку ПО;
- управлять работой комплекса (команды тестирования, перезагрузки и т.п.);
- журнал истории работы в котором отражаются все события, температура помещения, сетевое напряжение, состояние кондиционеров.

Комплектность поставки версии СРК-М2-У:

- устройство в корпусе IP40 для установки на DIN рейку;
- руководство по эксплуатации;
- упаковка.

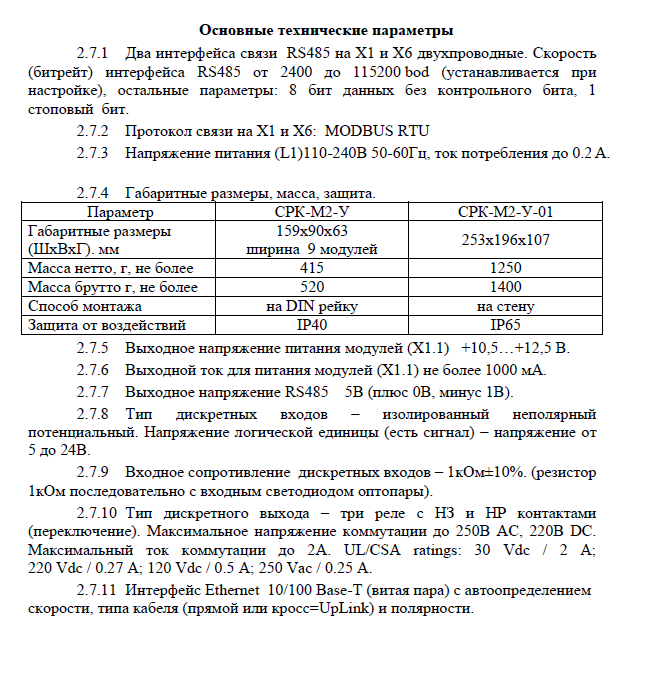

Характеристики

Габаритные размеры ВхШхГ: 105х85х58 мм
Вес: 0.4 кг
Тип: Согласователь работы кондиционеров
